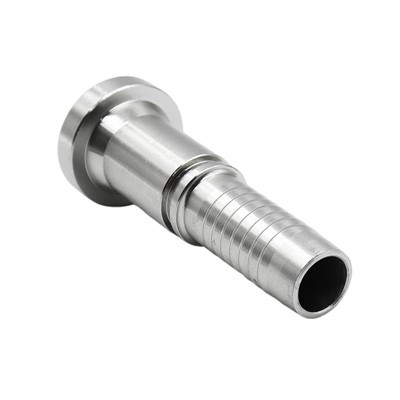

Introduzione
Le flange per tubi idraulici SAE sono componenti di connessione ad alte-prestazioni progettati per un trasferimento di fluidi sicuro e a prova di perdite-nei sistemi idraulici più impegnativi. Prodotte secondo gli standard SAE J518 e ISO 6162, queste flange garantiscono prestazioni affidabili in applicazioni ad alta-pressione in vari settori.
Specifiche
|
PARTE N. |
DIMENSIONE FLANGIA |
FORO DEL TUBO |
DIMENSIONI |
|||||
|
DN |
TRATTINO |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
Parametri/Dati Tecnici
|
Originale |
ZheJiang, Cina |
Data di consegna |
Negoziabile |
|
Certificazione |
GB/T19001-2016 idt ISO9001:2015 |
Imballaggio |
norma di esportazione |
|
Materiale |
Acciaio al carbonio |
Garanzia |
1 anno |
|
Termine di pagamento |
TT |
MOQ |
2000 |
|
Condizione |
Nuovo |
Colore |
Zinco bianco, zinco colorato |
Informazioni sull'azienda
Vantaggi
Prestazioni di pressione senza pari
Progettato per resistere a una pressione di scoppio fino a 10.000 PSI
Pressione nominale superiore del 30% rispetto ai requisiti SAE standard
Mantiene l'integrità della tenuta in condizioni di cicli di pressione estremi
Eccellenza nella produzione di precisione
Lavorato a CNC con tolleranza di ±0,005" per un montaggio perfetto
Costruzione forgiata (non fusa) per una resistenza superiore
Superfici di tenuta micro-finite (Ra < 0,4μm)
Qualità dei materiali superiore
Acciaio al carbonio-di grado aeronautico con maggiore resistenza alla fatica
Opzione in acciaio inossidabile 316L con resistenza alla corrosione 5 volte superiore
Tracciabilità completa dei materiali con certificati di prova del mulino
Garanzia-a prova di perdite
Tecnologia Quad-Seal™ proprietaria (sigilli di backup primari, secondari e doppi)
O-ring FKM ad alte-prestazioni preinstallati-(da -65 gradi F a +400 gradi F)
Testato al 100% a 1,5 volte la pressione di esercizio
Durata-leader del settore
Durata utile più lunga del 50% rispetto allo standard del settore
Superfici speciali temprate per applicazioni con fluidi abrasivi
Design-resistente agli urti per ambienti-vibrativi elevati
Conformità e certificazione globali
Certificato SAE J518, ISO 6162 e ASME B16.5
Conforme alla direttiva PED 2014/68/UE
Disponibili approvazioni marine ABS e DNV-GL
Vantaggi dell'installazione
Segni di identificazione-incisi al laser per un facile orientamento
Pre-assemblato con guide di allineamento
Installazione più rapida del 40% rispetto alle flange convenzionali
Funzionalità di personalizzazione
Disponibile nelle misure da 1/4" a 6"
Materiali speciali tra cui Monel, Hastelloy e titanio
Configurazioni di porte personalizzate e valori di pressione
Rigorosa garanzia di qualità
Verifica dimensionale al 100% con CMM
Test ad ultrasuoni per l'integrità del materiale
Tracciabilità dei lotti con numeri di serie univoci
Supporto tecnico senza pari
Team di ingegneria applicativa dedicato
Analisi gratuita del sistema idraulico
Disponibile formazione sull'installazione in-sede
Domande frequenti
D: A quali standard sono conformi le vostre flange SAE?
A: Le nostre flange soddisfano:
SAE J518 (codici 61 e 62)
ISO 6162 (Serie 1 e 2)
DIN 20066
ASME B16.5 (su richiesta)
D: Quali valori di pressione sono disponibili?
A: Classi di pressione standard:
Serie standard da 3000 PSI (207 bar).
Serie ad alta-pressione da 6000 PSI (414 bar).
Progetti personalizzati fino a 15.000 PSI (1034 bar)
D: Quali materiali offrite?
A: Materiali standard:
Acciaio al carbonio AISI 4130
Acciaio inossidabile 304/316
Leghe speciali:
Duplex 2205
Inconel 625
Titanio grado 5
D: Come seleziono la dimensione corretta della flangia?
A: Parametri di selezione chiave:
Dimensione nominale del tubo (NPS)
Pressione di esercizio del sistema
Requisiti di flusso (GPM)
Intervallo di temperatura
I nostri ingegneri forniscono consulenza gratuita sul dimensionamento
D: Quali opzioni di sigillatura sono disponibili?
A: Configurazioni di tenuta:
Guarnizione frontale O-ring (ORFS) - standard
RTJ (giunto ad anello)
Faccia piana con guarnizione spirometallica
Sigillo metallo-su-metallo per applicazioni ad alta-temperatura
D: Le vostre flange sono intercambiabili con quelle di altre marche?
A: Sì, le nostre flange:
Mantenere la piena conformità dimensionale SAE/ISO
Sono intercambiabili al 100% con i design standard
Includi superfici di accoppiamento controllate dalla tolleranza-
D: Qual è il tempo di consegna per gli ordini personalizzati?
A: Tempistiche di produzione:
Articoli in stock: spedizione in 24 ore
Personalizzata standard: 5-7 giorni lavorativi
Leghe speciali: 2-3 settimane
Slot di produzione di emergenza disponibili
D: Fornite supporto per l'installazione?
R: Pacchetto di supporto completo:
Calcolatori digitali della coppia
Animazioni di installazione 3D
Guide per l'installazione sul campo
Invio di tecnici in-sede (facoltativo)
D: Quali certificazioni mantieni?
R: Certificazioni attuali:
ISO 9001:2015 (SGQ)
API Q1 (petrolio e gas)
PED 2014/68/UE Categoria IV
DNV-GL Marine
D: Quale manutenzione è consigliata?
R: Manutenzione preventiva:
Verifica annuale della coppia
Ispezione biennale della tenuta
Test ad ultrasuoni di 5 anni
Sostituzione dopo 50.000 cicli
